MC4 kompatible kontakter i solcelleanlegg

Kontakt i solcelleanlegg

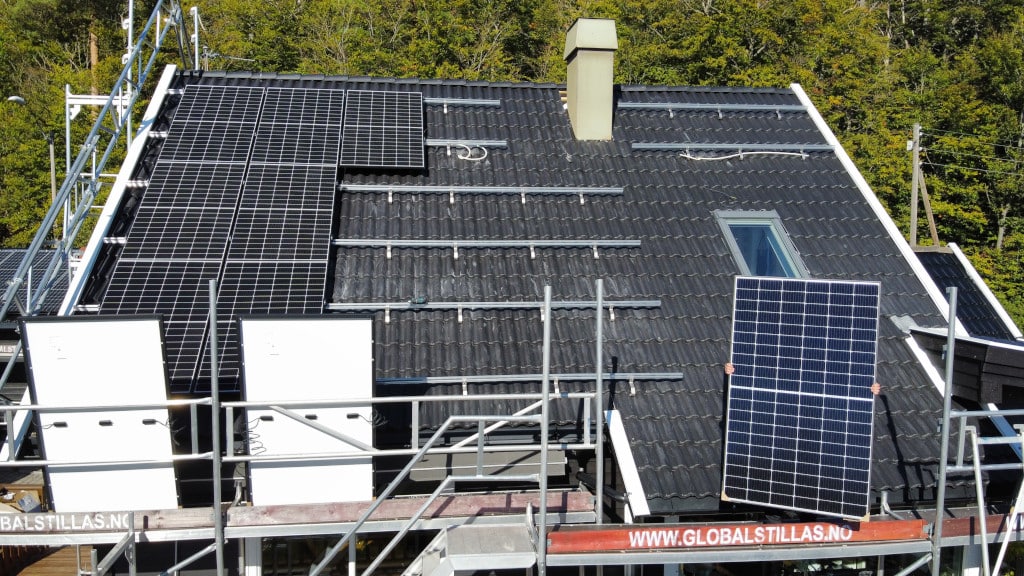

Ett solcelleanlegg består ofte av en rekke solcellepaneler og utstyr som kobles sammen. Disse komponentene må kobles sammen der de skal monteres. I og med at de fleste solcelleanlegg i Norge blir montert på tak er innvirkningen fra vær og vind spesielt stor. Beskyttelse mot vanninntrengning for å unngå korrosjon blir spesielt viktig når snø, smeltevann og regn skyller over kontaktene.

Dette er selvfølgelig produsentene klar over og har tatt sine forholdsregler. Multicontact 4 mm eller MC 4 kontakt er ofte benyttet. Hann og hunn kontaktene gir til sammen en isolert kobling som er beskyttet mot inntrengning av vann og fuktighet. MC 4 er ikke en standardisert løsning. Derfor må man forvisse seg om at hann- og hunn-kontakt passer sammen. Ofte er det allerede montert MC4 kontakter på utstyret, når det leveres fra produsent.

Kobling er det svakeste punktet

Det kan oppstå fare om det er feil med koblingen. For å sikre seg mot inkompatible løsninger er det mange produsenter som krever at forhåndsgodkjente komponenter skal brukes. I mange tilfeller er dette produsentens egne komponenter. Bruker man andre løsninger er det produsenten forteller at de ikke kan stå inne for resultatet og garantien faller bort.

-Koblingene representerer gjerne det svakeste punktet i en installasjon. I et solcelleanlegg er det mange koblinger og det er viktig at man lager disse så gode som mulig. Det eneste riktige er å forholde seg til produsentenes anvisninger, forteller Kristin Fagerli, som er fagsjef for fornybar energi i NEK.

MC4 kompatibel

Det er ifølge NEK 400 viktig at det benyttes samme type utstyr og utstyr fra forskjellige produsenter ikke bør blandes. NEK 400 kapitel 7.12 tar for seg dette:

712.526.101 Generelle krav for elektriske forbindelser i solcelleinstallasjoner

Hann- og hunnkontakter som er sammenkoblet, skal være av samme type og av samme fabrikat, dvs. en hannkontakt av et fabrikat og en hunnkontakt av et annet fabrikat eller vise versa, skal ikke benyttes for en sammenkobling.

Mye tyder på at norske installatører følger dette kravet. I motsatt fall vil man vanskelig kunne erklære samsvar med NEK 400.  Konsekvensen av å ikke følge NEK 400 kan lede til svake koblinger med høyere risiko for vanninntrengning. Det kan gi korrosjon som resultat. Ved korrosjon øker overgangsmotstanden og dermed vil brannfaren øke.

-Ett solcelleanlegg produserer likestrøm eller DC, i motsetning til resten av elanlegget som er vekselstrøm (AC). Lysbuer i DC bærer lengre enn i AC og er mer stabile. Ikke bare ødelegger dette utstyret, men faren for spredning av brann er til stede, avslutter Kristin Fagerli.
